Các thuật ngữ liên quan đến bu lông: Mở khóa ngôn ngữ của Thông số kỹ thuật bu lông

Khi nói đến bu lông, việc hiểu các Thuật Ngữ liên quan là rất quan trọng để lựa chọn các ốc vít phù hợp cho các dự án của bạn. Từ đường kính thân đến cao độ ren và góc vát, mỗi thuật ngữ có ý nghĩa trong việc xác định Thông số kỹ thuật và tính tương thích của bu lông.

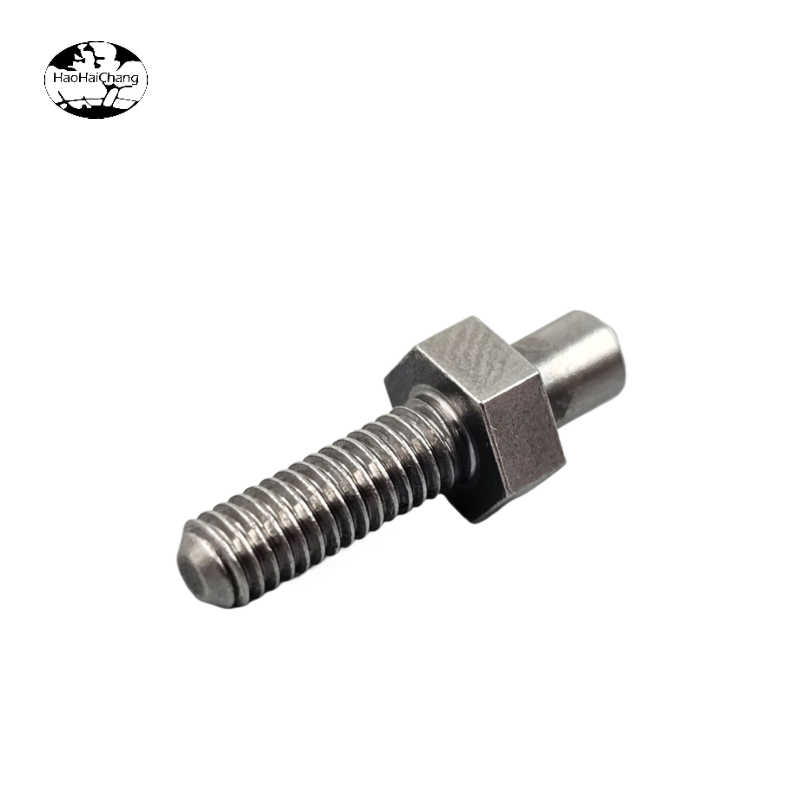

Hhc một phần sản phẩm

Đường kính thân: móng của bu lông

Đường kính thân là đường kính của phần trơn hoặc không ren của trục bu lông. Nó thường được gọi là đường kính danh nghĩa hoặc đường kính cơ thể. Hiểu được Đường kính thân là rất quan trọng vì nó quyết định kích thước và sự phù hợp của bu lông trong ứng dụng. Bằng cách kết hợp đường kính thân với kích thước lỗ hoặc đai ốc tương ứng, bạn có thể đảm bảo buộc chặt an toàn và đúng cách.

Đường kính chính: Đo Độ rộng của sợi

Đường kính chính đại diện cho đường kính lớn nhất của ren bu lông. Đó là khoảng cách giữa hai mào đối diện hoặc bề mặt trên cùng của sợi. Trong hầu hết các trường hợp, đường kính chính bằng đường kính danh nghĩa. Phép đo này rất quan trọng khi xác định tính tương thích của bu lông với đai ốc hoặc lỗ ren, vì nó đảm bảo phù hợp và gắn kết.

Đường kính nhỏ: Tiết lộ rễ của sợi

Đường kính nhỏ, còn được gọi là đường kính gốc, biểu thị khoảng cách nhỏ nhất của ren bu lông. Đó là khoảng cách giữa hai rễ đối diện hoặc bề mặt dưới cùng của sợi. Hiểu được đường kính nhỏ giúp đánh giá Kích thước bên trong của đai ốc hoặc lỗ ren để đảm bảo sự tham gia thích hợp và buộc chặt an toàn.

Đường kính sân: Dải giữa của ren bu lông

Đường kính sân thể hiện đường kính nằm giữa đường kính lớn và nhỏ. Đây là một phép đo quan trọng ảnh hưởng đến sự tham gia và khả năng tương thích của luồng với các luồng giao phối. Bằng cách xem xét đường kính sân, bạn có thể đảm bảo rằng các sợi lưới chính xác, cho phép phân phối tải và buộc chặt hiệu quả.

Chiều dài danh nghĩa: Hiểu trục bu lông

Chiều dài danh nghĩa là tổng chiều dài trục của trục bu lông. Bao gồm cả chiều dài tay cầm và chiều dài chỉ. Chiều dài kẹp là phần của bu lông không được tháo ren, trong khi chiều dài ren bao gồm phần ren được đo từ ren hoàn chỉnh đầu tiên bên cạnh thân đến cuối trục bu lông. Hiểu được chiều dài danh nghĩa giúp chọn các bu lông có kích thước phù hợp để phù hợp với các ứng dụng cụ thể.

Khoảng cách Chủ đề: tiết lộ khoảng cách của sợi

Khoảng cách ren đề cập đến khoảng cách trục giữa hai mào liền kề của ren bu lông. Đây là một đặc điểm kỹ thuật quan trọng, đặc biệt đối với ốc vít số liệu, và thường được biểu thị bằng milimét. Khoảng cách ren đóng một vai trò quan trọng trong việc xác định tính tương thích giữa bu lông và đai ốc hoặc lỗ ren. Bằng cách kết hợp khoảng cách ren của bu lông và các bộ phận giao phối, bạn có thể đảm bảo sự gắn kết thích hợp và buộc chặt an toàn.

Chỉ trên mỗi inch (TPI): Kích thước bu lông Đế Quốc

Trong ốc vít Hoàng gia hoặc Hoa Kỳ, chỉ trên mỗi inch (TPI) được sử dụng thay vì cao độ ren. TPI đại diện cho số lượng luồng có trong một inch của phần ren của bu lông. Đây là một đặc điểm kỹ thuật quan trọng cần xem xét khi giao dịch với ốc vít đế quốc. Bằng cách hiểu TPI, bạn có thể chọn các bu lông phù hợp cho các ứng dụng tuân theo hệ thống đo lường Imperial.

Chủ đề thuận tay phải và tay trái: vấn đề hướng

Bu lông có thể có ren thuận tay phải hoặc thuận tay trái. Các sợi thuận tay phải được siết chặt khi xoay theo chiều kim đồng hồ, khiến chúng trở thành cấu hình phổ biến nhất. Mặt khác, các sợi thuận tay trái tiến theo trục khi quay theo hướng ngược chiều kim đồng hồ. Chỉ thuận tay trái được sử dụng trong các ứng dụng cụ thể trong đó cần phải xoay ngược chiều kim đồng hồ để tránh nới lỏng. Hiểu được sự khác biệt giữa các luồng thuận tay phải và tay trái là điều cần thiết khi xử lý các ứng dụng chuyên dụng.

Góc vát và vát: Lắp bu lông nới lỏng

Một vát đề cập đến một cạnh vát nhẹ gần đầu bu lông. Nó được tạo ra bằng cách cắt một phần của sợi đầu tiên gần đầu bu lông. Bu lông có đầu vát được thiết kế để tạo thuận lợi cho việc chèn đai ốc và dễ dàng lắp vào lỗ. Góc vát, được đo từ bình thường đến trục bu lông, xác định mức độ vát. Bằng cách kết hợp một chamfer và understandiGóc của nó, việc lắp đặt bu lông trở nên mượt mà và thuận tiện hơn.

Hiểu được các thuật ngữ liên quan đến bu lông là điều cần thiết cho các ứng dụng buộc chặt thành công. Từ đường kính thân đến đường kính sân và góc vát, và đây cũng là một phần quan trọng của kiểm soát chất lượng trong sản xuất bu lông có độ chính xác cao.
